Пластиковые погреба ГРИНЛОС в Балабаново

Установка и монтаж

При проектировании и монтаже ГРИНЛОС Погреб необходимо руководствоваться рекомендациями настоящего Паспорта, проектной документацией, рекомендациями проектировщиков, а также действующими нормами и правилами: СП 45.13330.2012 Земляные сооружения, основания и фундаменты; СП 70.13330.2012 Несущие и ограждающие конструкции; СП 12-135-2003 Безопасность труда в строительстве; СП 22.13330.2011 Основания зданий и сооружений; актуальное издание ПУЭ (правила устройства электроустановок). Лица, выполняющие монтаж, должны иметь опыт и необходимую квалификацию, подтвержденную документально, для проведения строительных работ, а также для использования необходимой для проведения работ техники, инструментов и механизмов.

Лица, выполняющие монтаж, должны знать и соблюдать правила техники безопасности и охраны труда. Выполняя строительные работы необходимо использовать средства индивидуальной защиты и строго соблюдать внутренние правила проведения работ на объекте.

Подготовка котлована для ГРИНЛОС Погреб

Плита под установку ГРИНЛОС Погреб должна иметь габаритные размеры на 200 мм шире габаритов ГРИНЛОС Погреб с каждой стороны. Котлован под установку оборудования должен иметь размеры и откосы, исключающие осаждение и обвал грунта на плиту основание. При необходимости, стенки котлована должны быть укреплены.

Окончательный расчет и задание на подготовку котлована производит специализированная проектная организация.

По окончании работ по устройству котлована выполнить инструментальную проверку соответствия проекту котлована с составлением акта скрытых работ, с приложением фотоотчета.

Установка бетонной армированной плиты

В котловане по его периметру и на всю глубину устанавливается опалубка, на дне которой заливается бетонная плита-основание, укрепленная двухслойным армированием, толщина и шаг арматуры выбирается согласно проекту, рекомендовано не менее 8-10 мм, 150-200 мм соответственно. Толщина плиты рассчитывается исходя из габаритных размеров оборудования и удельного веса бетона (справочно: 1 м3 бетона весит около 2500 кг). По периметру оборудования с отступом 150 мм из плиты выпускаются монтажные петли. По периметру оборудования с отступом 100-150 мм из плиты вертикально выпускаются арматура, связанная с горизонтальной арматурой плиты основания, на высоту достаточную для привязки к горизонтальной арматуре обвязки ГРИНЛОС Погреб.

Расчет плиты-основания и способа крепления оборудования к ней производит специализированная проектная организация.

Поверхность плиты выравнивается цементной стяжкой с отклонениями по горизонтали ± 3 мм.

По окончании работ по монтажу плиты-основания выполнить инструментальную проверку соответствия проекту проведенных работ с составлением акта скрытых работ, с приложением фотоотчета.

Установка ГРИНЛОС Погреб

Перед началом работ по установке ГРИНЛОС Погреб выполнить входной контроль качества осмотр оборудования с целью обнаружения дефектов, полученных при транспортировке и хранении, с последующим подписанием акта передачи оборудования в монтаж.

Установка ГРИНЛОС Погреб производиться монтажным краном, с помощью четырехветвевой стропы за специальные такелажные проушины на корпусе ГРИНЛОС Погреб.

ГРИНЛОС Погреб устанавливается непосредственно на плиту, крен недопустим, ГРИНЛОС Погреб монтируется строго по уровню.

После установки на плиту основание ГРИНЛОС Погреб фиксируется на плите синтетическими стропами (синтетические стропы в комплект поставки ГРИНЛОС Погреб не входят, рекомендованные характеристики стропы: ширина не менее 50 мм; толщина не менее 2 мм; разрывная нагрузка не менее 5 т) за заранее подготовленные монтажные петли в плите и за специальные монтажные проушины на корпусе ГРИНЛОС Погреб, при отсутствии монтажных проушин стропы перекидываются через корпус ГРИНЛОС Погреб.

ЗАПРЕЩАЕТСЯ фиксация ГРИНЛОС Погреб к плите металлическими тросами или цепями.

После установки ГРИНЛОС Погреб выполнить выверку оборудования в плане и по высоте с составлением акта скрытых работ, с приложением фотоотчета.

Укрепление основания ГРИНЛОС Погреб

По окончании работ по установке ГРИНЛОС Погреб на плиту основание необходимо произвести укрепление основания ГРИНЛОС Погреб.

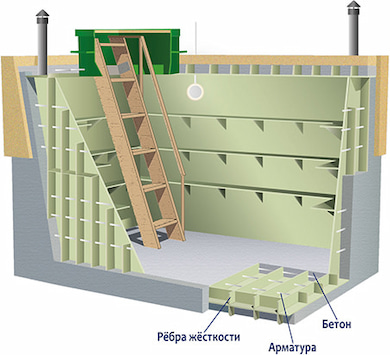

На внутренней поверхности ГРИНЛОС Погреб смонтированы пластиковые ребра жесткости, через которые пропущена арматура, для укрепления основания ГРИНЛОС Погреб необходимо забетонировать основание ГРИНЛОС Погреб на высоту 30-50 мм выше верхнего края ребер жесткости. В дальнейшем бетонный пол ГРИНЛОС Погреб рекомендуется обработать защитным слоем, который предотвратит преждевременный износ бетонного пола Установка ГРИНЛОС Погреб производиться монтажным краном, с помощью четырехветвевой стропы за специальные такелажные проушины на корпусе ГРИНЛОС Погреб.

Арматура, смонтированная на стенах ГРИНЛОС Погреб связывается с арматурой, выпущенной из основания под ГРИНЛОС Погреб.

Обратная засыпка (бетонирование) ГРИНЛОС Погреб

При заглублении ГРИНЛОС Погреб на глубину не более 250 мм от верхнего пластикового горизонтального перекрытия до запланированного после проведения финишного благоустройства, уровня земли, в однородных спокойных грунтах с низким уровнем грунтовых вод, обратную обсыпку допустимо производить песком без твердых крупных включений смешанным с цементом. Соотношение цемента и песка для обсыпки ГРИНЛОС Погреб составляет 1:5.

Песчано-цементная засыпка производится послойно, с обязательным трамбованием каждого слоя. Толщина каждого слоя 300 мм.

При условии уровня грунтовых вод выше 1500 мм от уровня земли, при наличии плывуна, при монтаже в скальных грунтах и прочих нестандартных ситуациях, а также при монтаже ГРИНЛОС Погреб под зданиями, сооружениями, любыми постройками и при организации пешеходной или проезжей зоны над ГРИНЛОС Погреб, в случае заглубления ГРИНЛОС Погреб более чем на 250 мм от верхнего пластикового горизонтального перекрытия до запланированного после проведения финишного благоустройства уровня земли песчано-цементную смесь не-обходимо заменить бетоном, а непосредственно над верхним пластиковым горизонтальным перекрытием ГРИНЛОС Погреб необходимо смонтировать разгрузочную плиту, опирающуюся на бетонные стенки, возведенные по периметру устанавливаемого ГРИНЛОС Погреб, опирающиеся на выпуск плиты основания. Расчет толщины и конструкции стен и разгрузочной плиты про-изводит специализированная проектная организация исходя из предполагаемой нагрузки.

По факту выполнения работ выполнить инструментальную проверку соответствия проекту с составлением акта скрытых работ, с приложением фотоотчета.

Теплоизоляция ГРИНЛОС Погреб

В определенных условиях эксплуатации ГРИНЛОС Погреб может потребовать теплоизоляции, окончательный расчет способа и материалов для теплоизоляции ГРИНЛОС Погреб осуществляет проектная организация, как правило, это горизонтальный теплоизоляционный слой из материала, использование которого допустимо и возможно в грунте, уложенный на верхнее пластиковое горизонтальное перекрытие ГРИНЛОС Погреб.

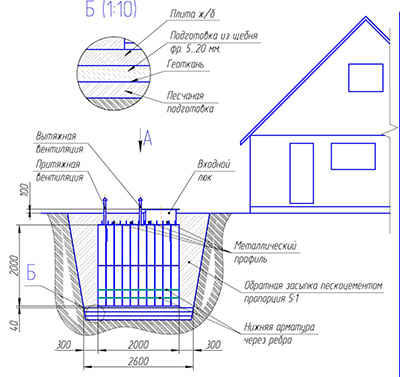

Монтажная схема ГРИНЛОС Погреб
